УПТР-3МЦ устройство для проверки токовых расцепителей автоматических выключателей (до 25 кА)
Назначение УПТР-3МЦ.
Служит для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока посредством подачи определённой величины синусоидального тока частоты 50 Гц на расцепитель и замером времени его прохождения. Кроме того, УПТР-2МЦ может быть использовано для проверки релейных защит.
Состав изделия УПТР-3МЦ.

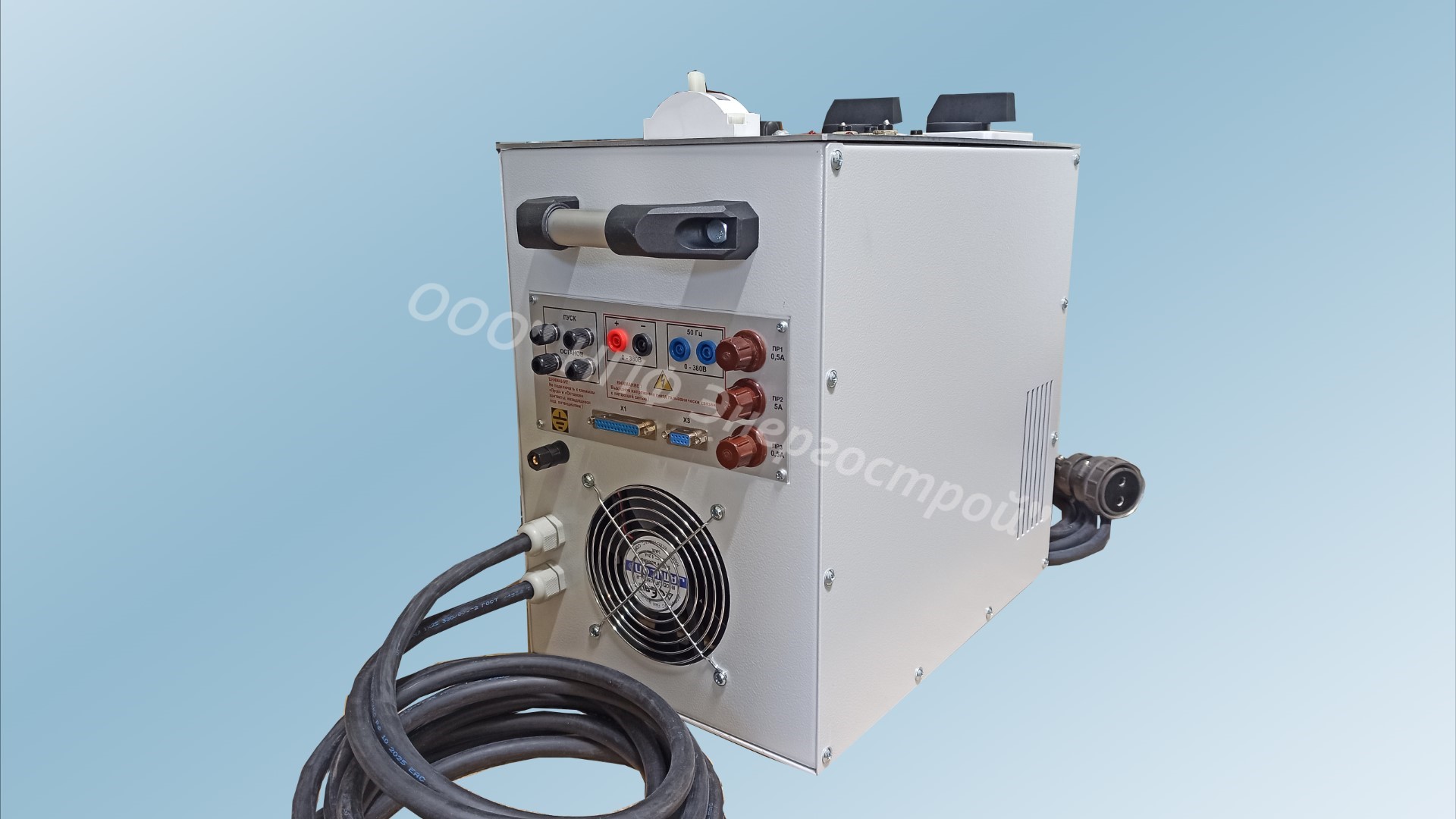

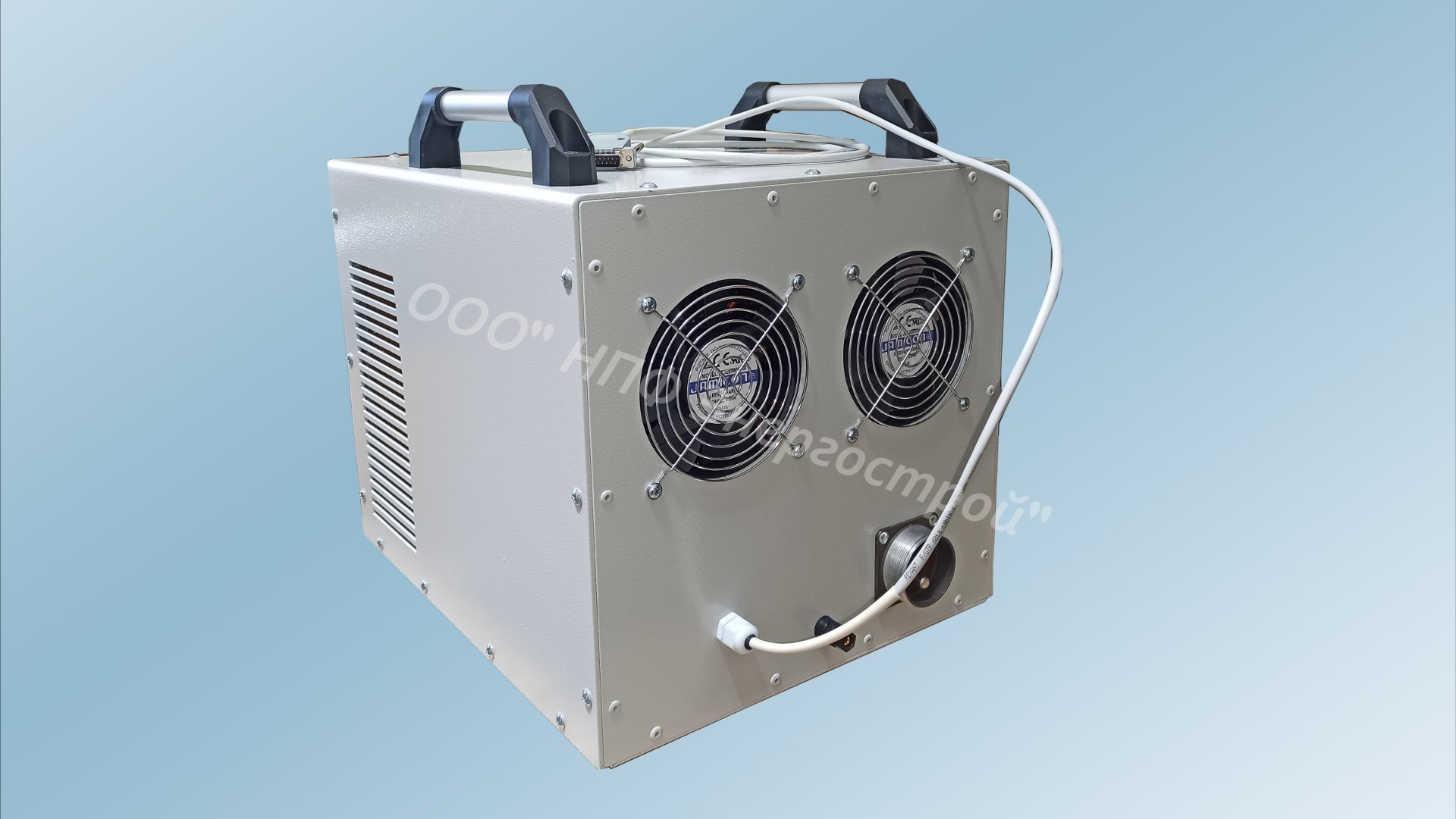

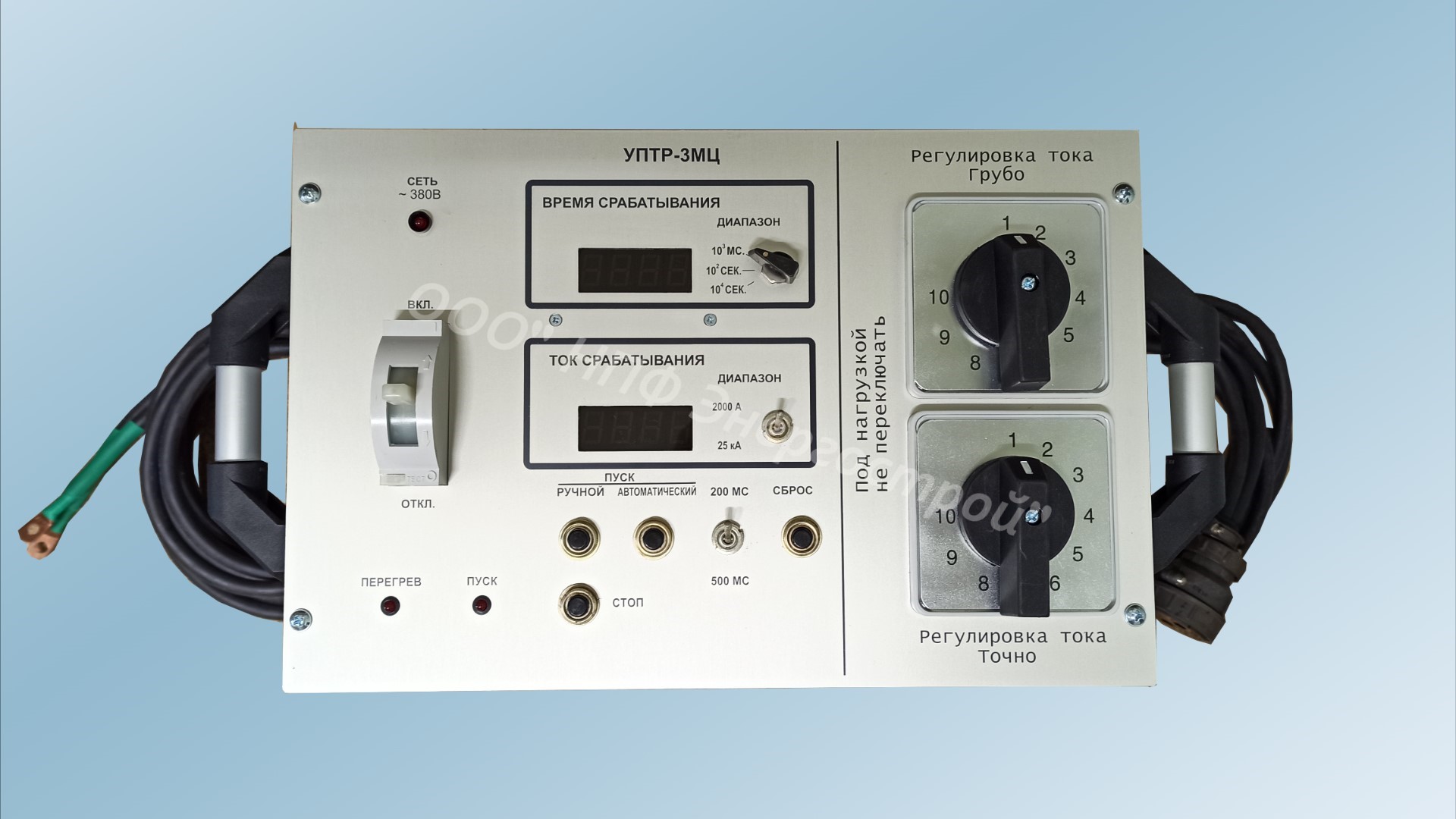

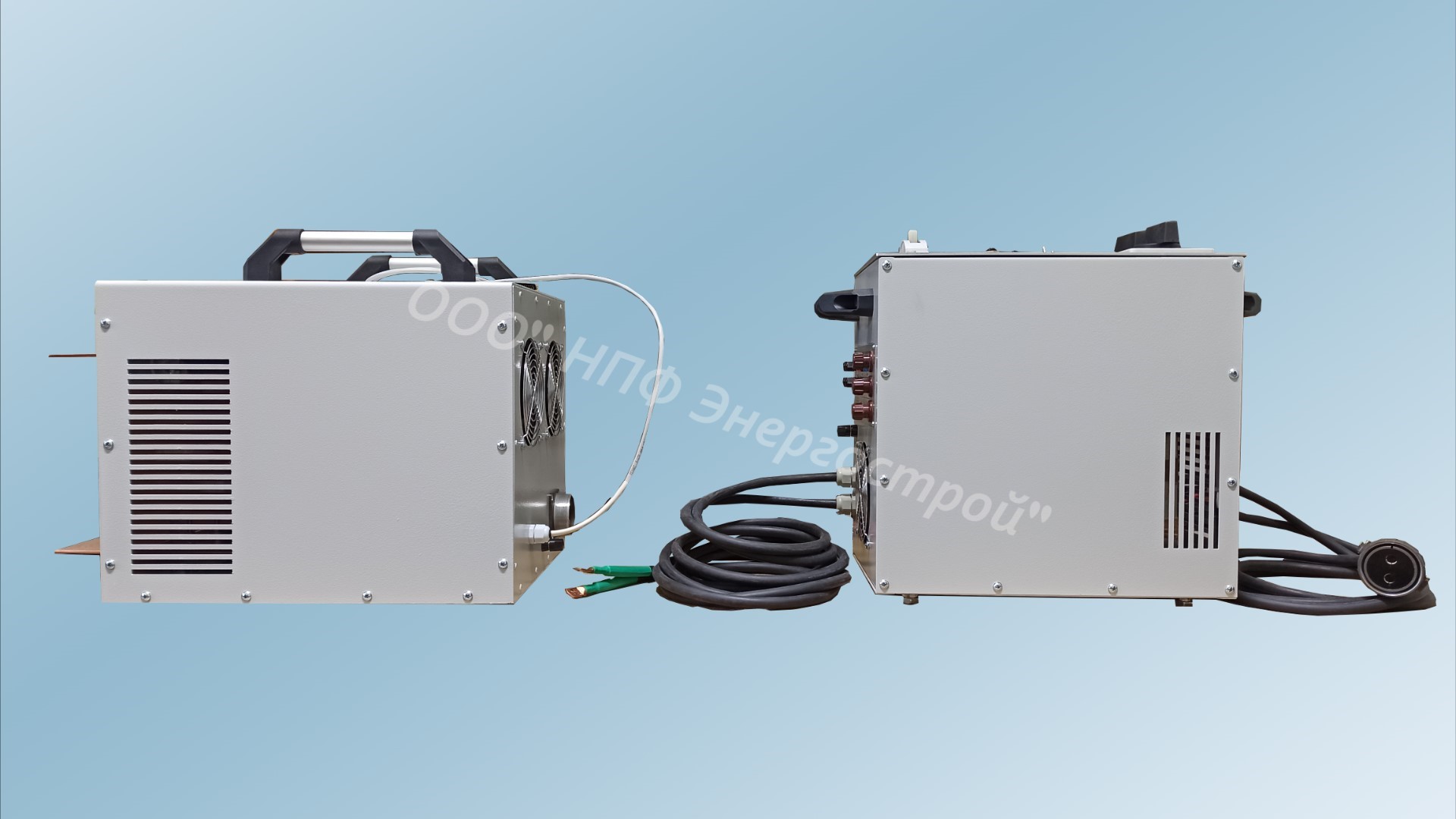

Состоит из двух корпусов: регулировочного и измерительного в одном корпусе и нагрузочного в другом.
Технические характеристики УПТР-3МЦ
1. Сила формируемых токов на основных выводах «Ш-1» – «Ш-2» (реальные токи на автомат), А 23500 - 25000 А
2. Приведённая относительная погрешность измерения силы тока и времени в рабочих условиях не более, % 5%
3. Время установления рабочего режима не более, сек. 6 сек
4. Продолжительность непрерывной работы в режиме готовности, час 8 часов
5. Время автоматического пуска, мс 200 (500)мс
6. Величина тока при коротком замыкании выхода «Ш-1» – «Ш-2 не менее, кА 25 кА
7. Выходной ток – синусоидальный с коэффициентом искажений не более % 5%
8. Напряжение сети питания переменного тока, В 342…418 В
9. Частота сети питания переменного тока, Гц 49…51 Гц
10. Сила потребляемого тока (в импульсном режиме) не более, А 500 А
11. Электрическое сопротивление изоляции между цепями и корпусом в рабочих условиях не менее, Мом 5 МоМ
12. Электрическая прочность изоляции на переменном напряжении в течение 1 мин. не менее, В 2200 В
13. Габаритные размеры блока БН, мм 420х420х250 мм
14. Габаритные размеры блока БР, мм 500х400х340 мм
15. Масса блока БН (нетто/брутто) не более, кг 52,0/65,0 кг
16. Масса блока БР (нетто/брутто)не более, кг 40,0/70,0 кг
17. Наработка на отказ не менее, час 5000 часов
18. Средний срок службы не менее, лет 5 лет
19. Рабочие условия применения:
- температура окружающего воздуха, °С +1…+40 °C
- относительная влажность воздуха при 25 °С, % 80 %
- атмосферное давление, кПа (мм Hg) 86÷106 (650 ÷ 800)
Предельно допустимые параметры силы и длительности тока
на выводах «Ш-1» – «Ш-2»:
Таблица 1
Диапазон силы тока, А на выводах «Ш-1» – «Ш-2» | Длительность в режиме управления | |
Ручной, с | Автоматический, с | |
2500 | 2600 | 0,2 (0,5) |
5000 | 300 | 0,2 (0,5) |
10000 | 50* | 0,2 (0,5) |
18750 | 7* | 0,2 (0,5) |
20000 | 3* | 0,2 (0,5) |
25000 | — | 0,2 (0,5) |
Предельно допустимые параметры силы и длительности тока
на выводах «КЛ-1» – « КЛ-2»:
Таблица 2
Диапазон силы тока, А на выходах «КЛ-1» – « КЛ-2» | Длительность в режиме управления | |
в ручном, с | в автоматическом, с | |
10…80 | 420 | 0,2 (0,5) |
80…100 | 300 | 0,2 (0,5) |
100…150 | 120 | 0,2 (0,5) |
150…200 | — | 0,2 (0,5) |
Комплектация:
Регулировочный блок –1 шт.
Нагрузочный блок – 1 шт.

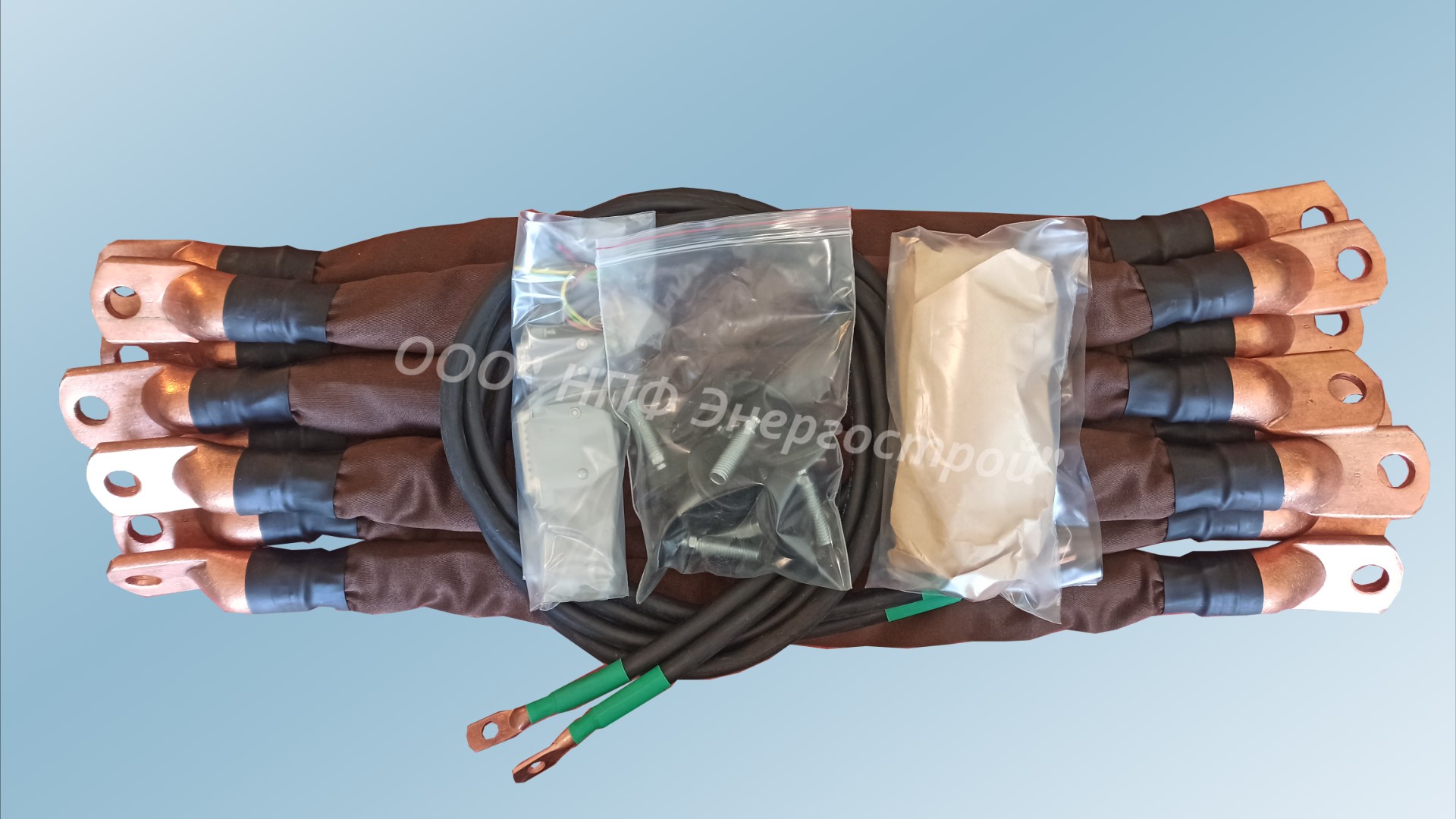

Соединители гибкие основные – 8 шт. (240 мм² длиной 550 мм. Соединители гибкие дополнительные – 2 шт. 16 мм² длиной 1500 мм.) Паспорт – 1 шт.
Руководство по эксплуатации – 1 шт.
Переходники – 6шт. (4шины+2кольца).
Разъём-заглушка – 1 шт.
Методика поверки – 1 шт.
Тара – 2 шт
Гарантия : 1 год
Межповерочный интервал : 1 год
