УПТР-2МЦ устройство для проверки токовых расцепителей автоматических выключателей (до 14 кА)
Назначение УПТР-2МЦ.
Служит для проверки характеристик электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока посредством подачи определённой величины синусоидального тока частоты 50 Гц на расцепитель и замером времени его прохождения. Кроме того, УПТР-2МЦ может быть использовано для проверки релейных защит.
Состав изделия УПТР-2МЦ.

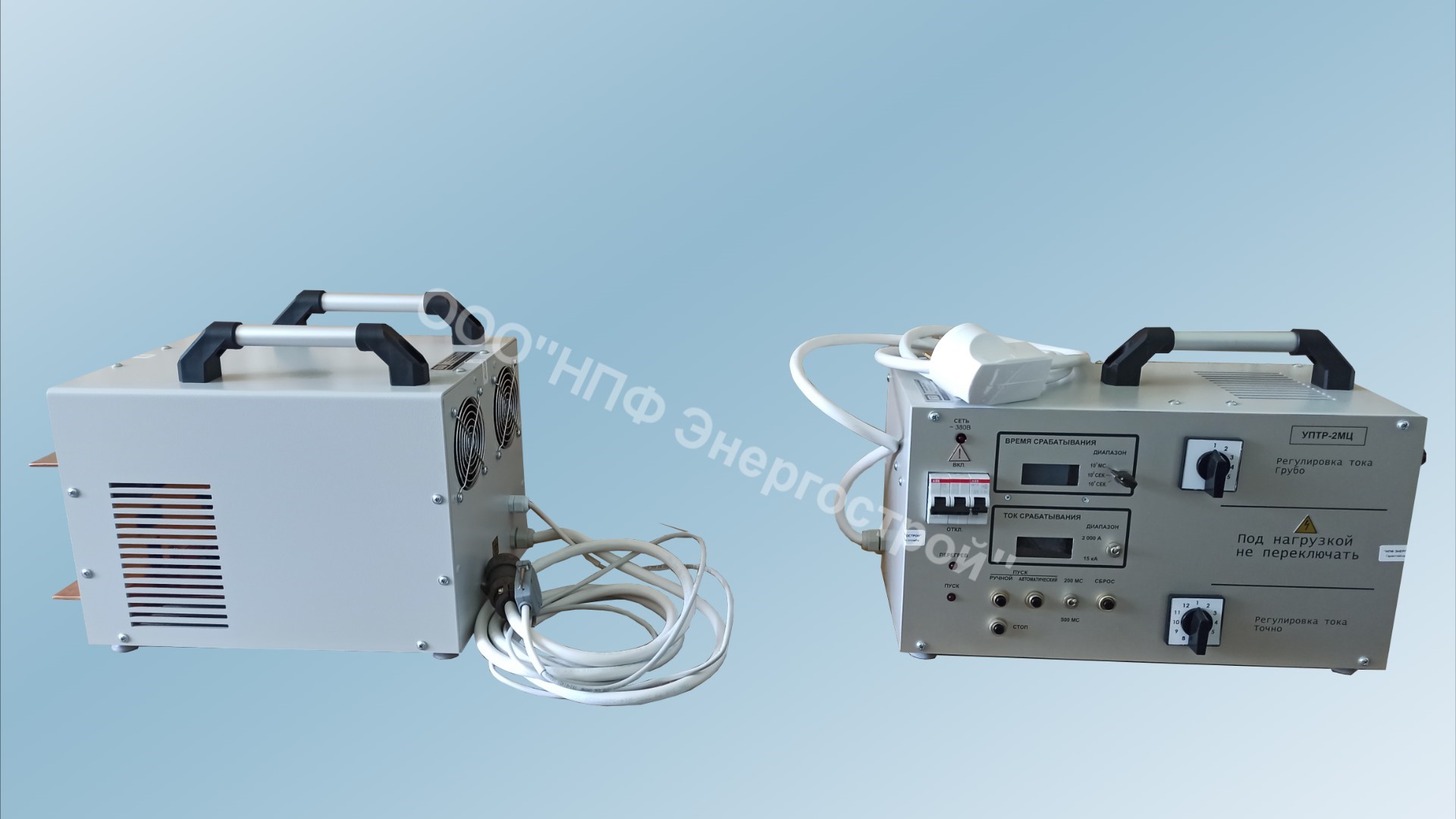

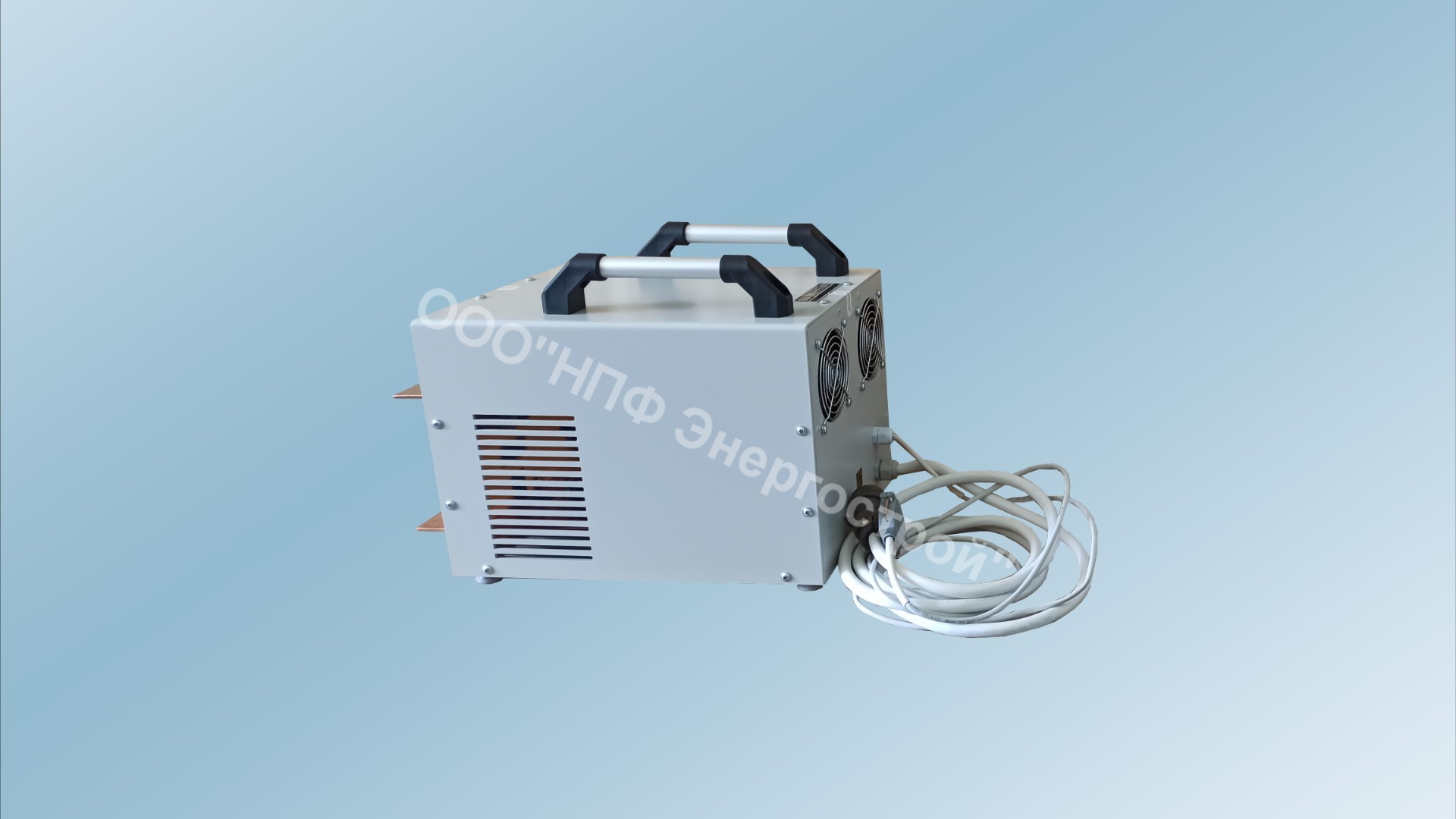

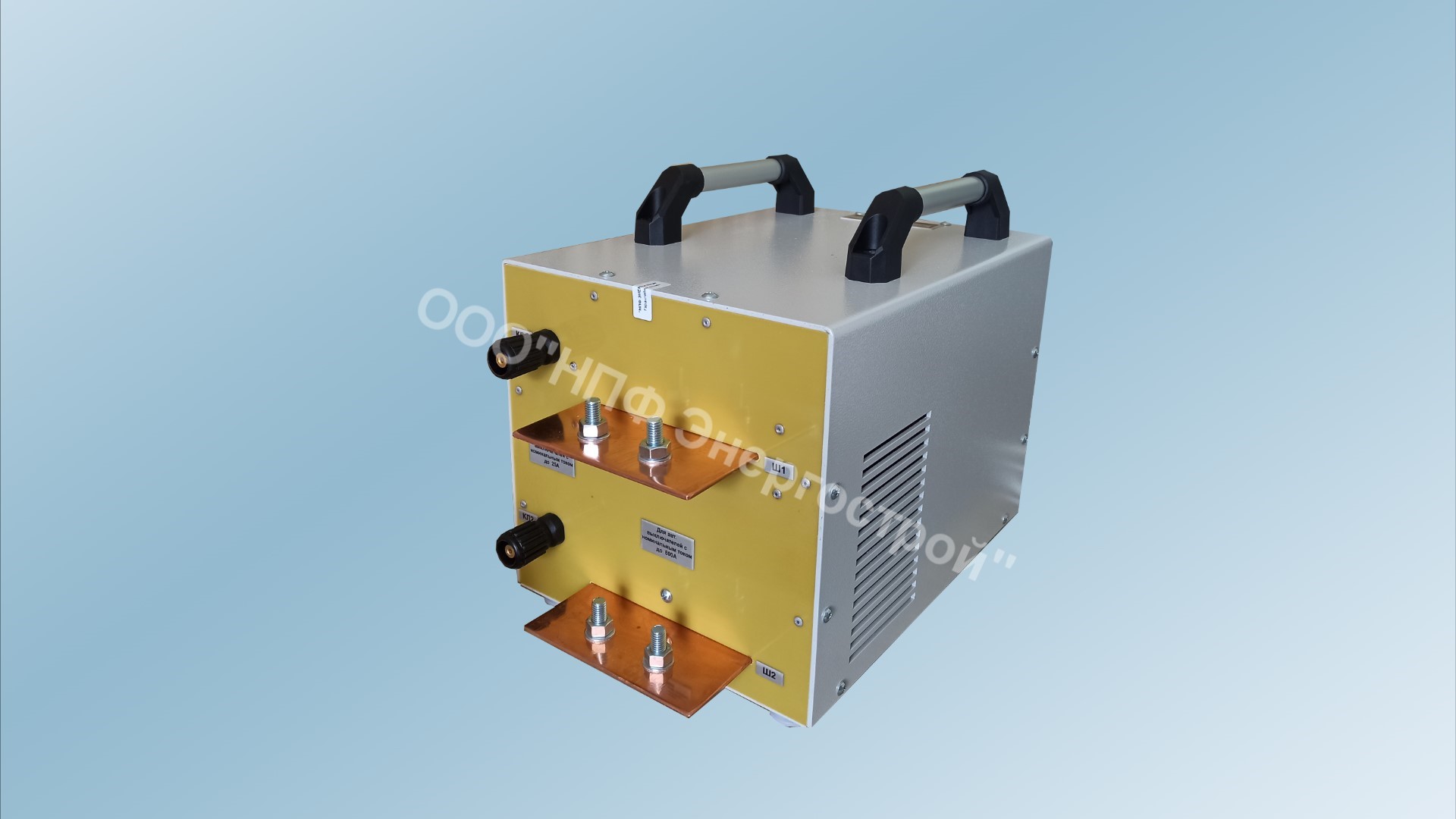

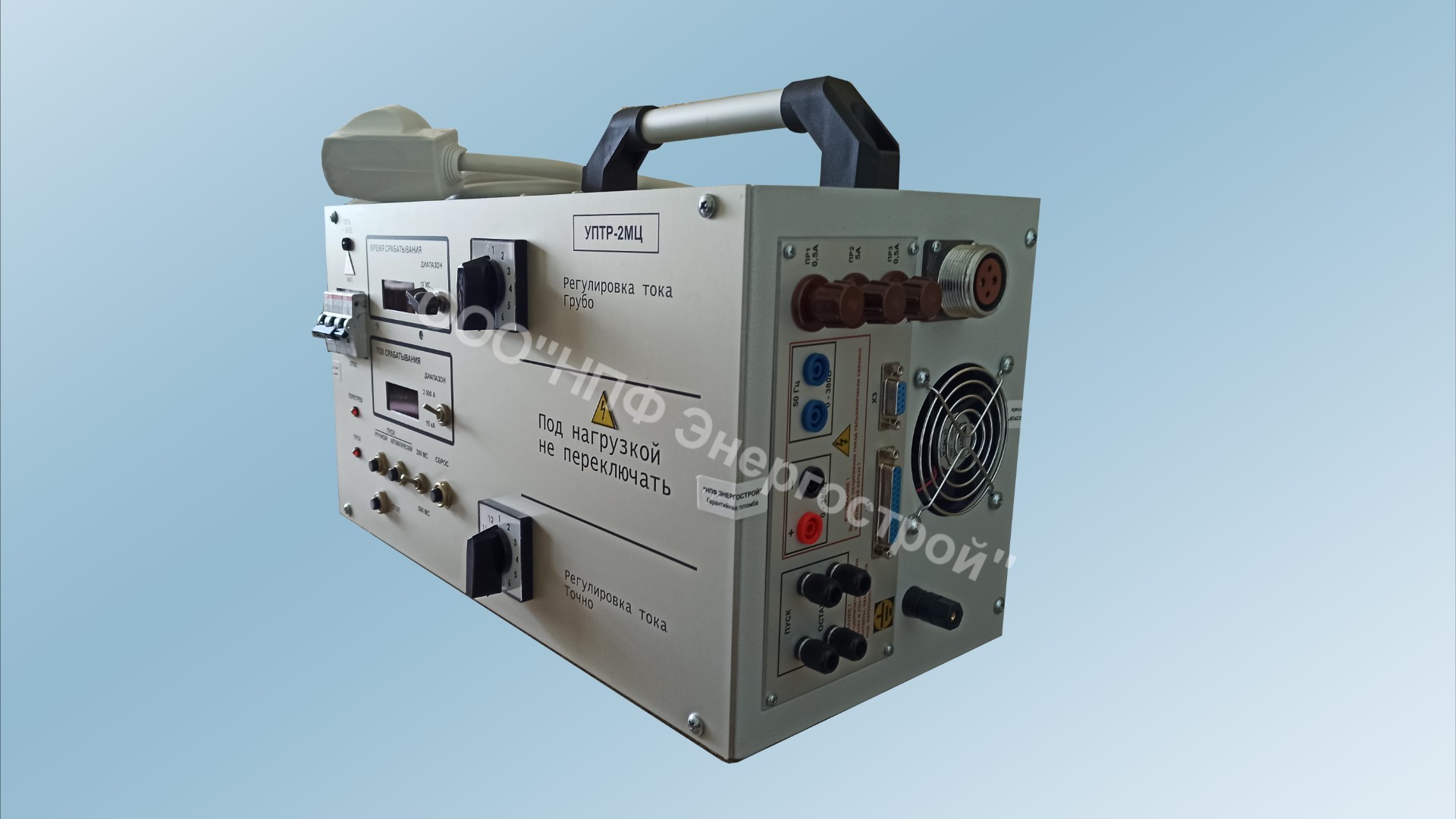

Состоит из двух корпусов: регулировочного и измерительного в одном корпусе и нагрузочного в другом.
Технические характеристики УПТР-2МЦ
1. Сила формируемых токов на основных выводах «Ш-1» – «Ш-2» (реальные токи на автомат), А 12500 - 13500 А
2. Приведённая относительная погрешность измерения силы тока и времени в рабочих условиях не более, % 5%
3. Время установления рабочего режима не более, сек. 6 сек
4. Продолжительность непрерывной работы в режиме готовности, час 8 часов
5. Время автоматического пуска, мс 200 (500)мс
6. Величина тока при коротком замыкании выхода «Ш-1» – «Ш-2 не менее, кА 14кА
7. Выходной ток – синусоидальный с коэффициентом искажений не более % 5%
8. Напряжение сети питания переменного тока, В 342…418 В
9. Частота сети питания переменного тока, Гц 49…51 Гц
10. Сила потребляемого тока (в импульсном режиме) не более, А 140 А
11. Электрическое сопротивление изоляции между цепями и корпусом в рабочих условиях не менее, Мом 5 МоМ
12. Электрическая прочность изоляции на переменном напряжении в течение 1 мин. не менее, В 2200 В
13. Габаритные размеры блока БН, мм 470х320х270 мм
14. Габаритные размеры блока БР, мм 500х310х260 мм
15. Масса блока БН (нетто/брутто) не более, кг 41,0/51,0 кг
16. Масса блока БР (нетто/брутто)не более, кг 22,0/32,0 кг
17. Наработка на отказ не менее, час 5000 часов
18. Средний срок службы не менее, лет 5 лет
19. Рабочие условия применения:
- температура окружающего воздуха, °С +1…+40 °C
- относительная влажность воздуха при 25 °С, % 80 %
- атмосферное давление, кПа (мм Hg) 86÷106 (650 ÷ 800)
Предельно допустимые параметры силы и длительности тока
на выводах «Ш-1» – «Ш-2»:
Таблица 1
Диапазон силы тока, А на выводах «Ш-1» – «Ш-2» | Длительность в режиме управления | |
Ручной, с | Автоматический, с | |
1000 | 7200 | 0,2 (0,5) |
2000 | 400 | 0,2 (0,5) |
3000 | 180* | 0,2 (0,5) |
4000 | 50* | 0,2 (0,5) |
10500 | 10* | 0,2 (0,5) |
14000 | — | 0,2 (0,5) |
Предельно допустимые параметры силы и длительности тока
на выводах «КЛ-1» – « КЛ-2»:
Таблица 2
|
Диапазон силы тока, А на выходах «КЛ-1» – « КЛ-2» |
Длительность в режиме управления |
|
|
в ручном, с |
в автоматическом, с |
|
|
10…80 |
420 |
0,2 (0,5) |
|
80…100 |
300 |
0,2 (0,5) |
|
100…150 |
120 |
0,2 (0,5) |
|
150…200 |
— |
0,2 (0,5) |
Примечание:
Указанные режимы даны для случая нагрева трансформатора блока (БН) до +90°С при температуре окружающей среды +25°С.
(*) – режимы не эксплуатационные.
Комплектация:
Регулировочный блок –1 шт.
Нагрузочный блок – 1 шт.

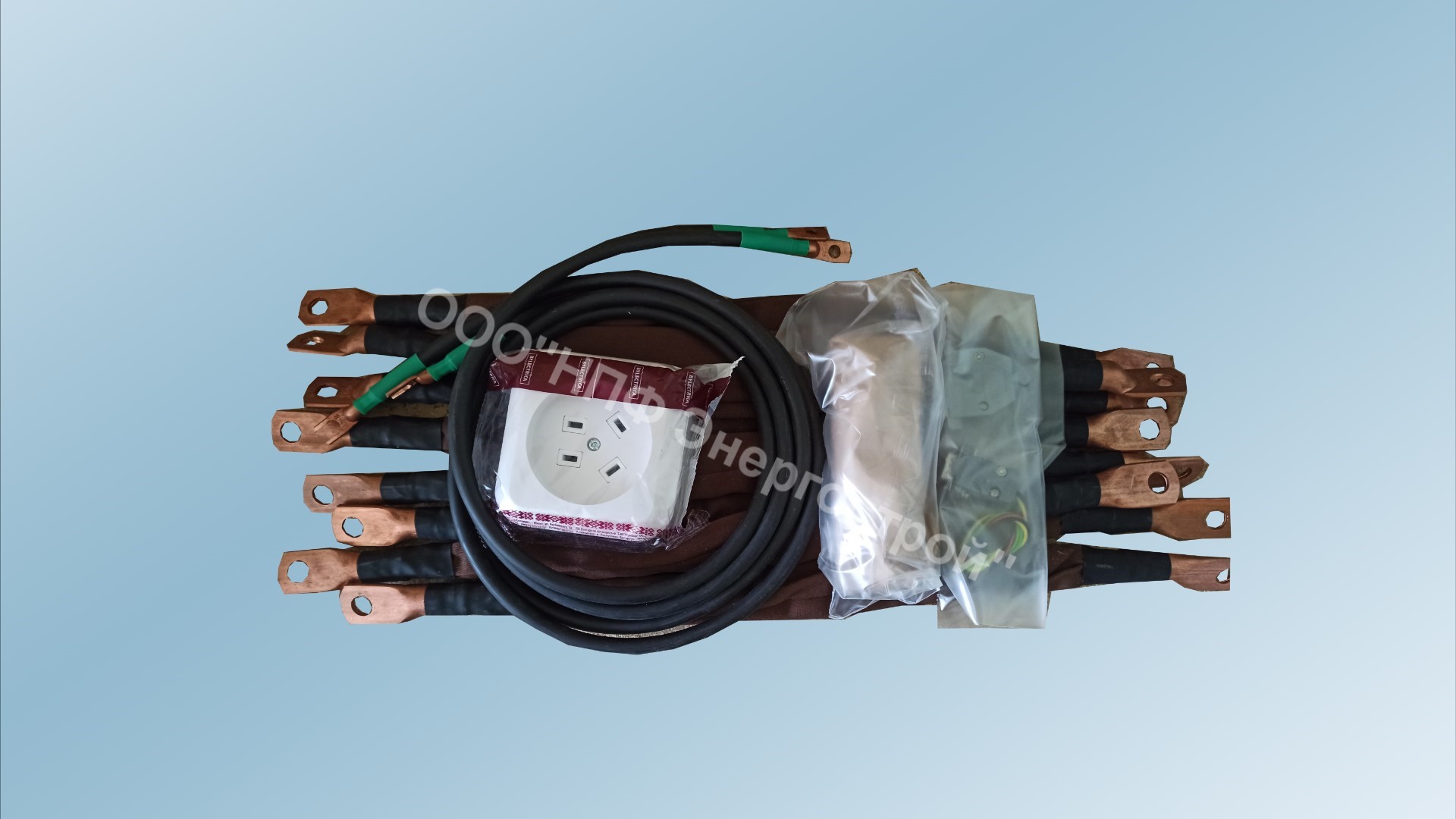

Соединители гибкие – 8 шт. (95 мм² длиной 550 мм Соединители гибкие – 2 шт. 16 мм² длиной 1500 мм).
Паспорт – 1 шт.
Руководство по эксплуатации – 1шт.
Переходники – 6шт (4шины+2кольца).
Разъём-заглушка – 1шт.
Методика поверки – 1шт.
Тара – 2 шт.
Гарантия : 1 год
Межповерочный интервал : 1 год
